Rain Bird 5000 Plus
Rain Bird 5004 Plus PC to wynurzalny zraszacz rotacyjny przeznaczony do automatycznego nawadniania większych powierzchni trawnika. Łączy regulowany sektor pracy 40–360°, promień zraszania do 15,2 m, technologię dysz Rain Curtain™ oraz charakterystyczną dla wersji Plus funkcję Flow Shutoff, umożliwiającą zamknięcie przepływu bezpośrednio na pojedynczym zraszaczu.

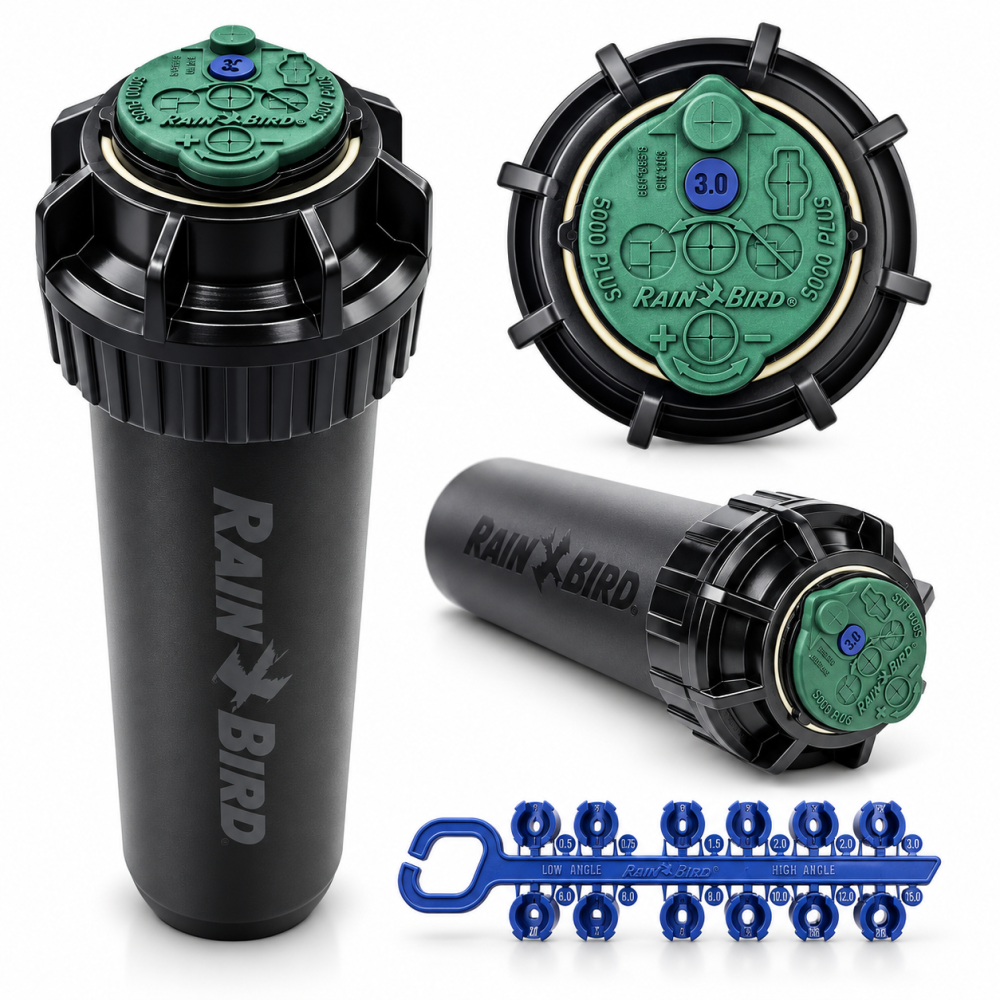

Rain Bird 5004 Plus PC – zraszacz rotacyjny do większych trawników
Model 5004+PC należy do profesjonalnej serii rotorów Rain Bird 5000/5000 Plus. Jest przeznaczony do nawadniania większych fragmentów trawnika w ogrodach przydomowych oraz w instalacjach, w których potrzebny jest większy promień pracy niż w przypadku klasycznych zraszaczy statycznych.
W zależności od zastosowanej dyszy i dostępnego ciśnienia promień podlewania wynosi od około 7,6 do 15,2 m. Sektor pracy można regulować w zakresie od 40° do 360°, dzięki czemu ten sam model może obsługiwać zarówno fragment trawnika, jak i pełny okrąg.
Promień 7,6–15,2 m – zależny od zastosowanej dyszy oraz ciśnienia roboczego.
Regulacja 40–360° – możliwość podlewania sektora lub pełnego okręgu.
Flow Shutoff – zamknięcie przepływu bezpośrednio na pojedynczym zraszaczu.
Rain Curtain™ – system dysz zapewniający równomierne rozprowadzanie wody na całym promieniu.
Wynurzenie 4″ / 10,2 cm – standardowa wysokość do instalacji w trawniku.

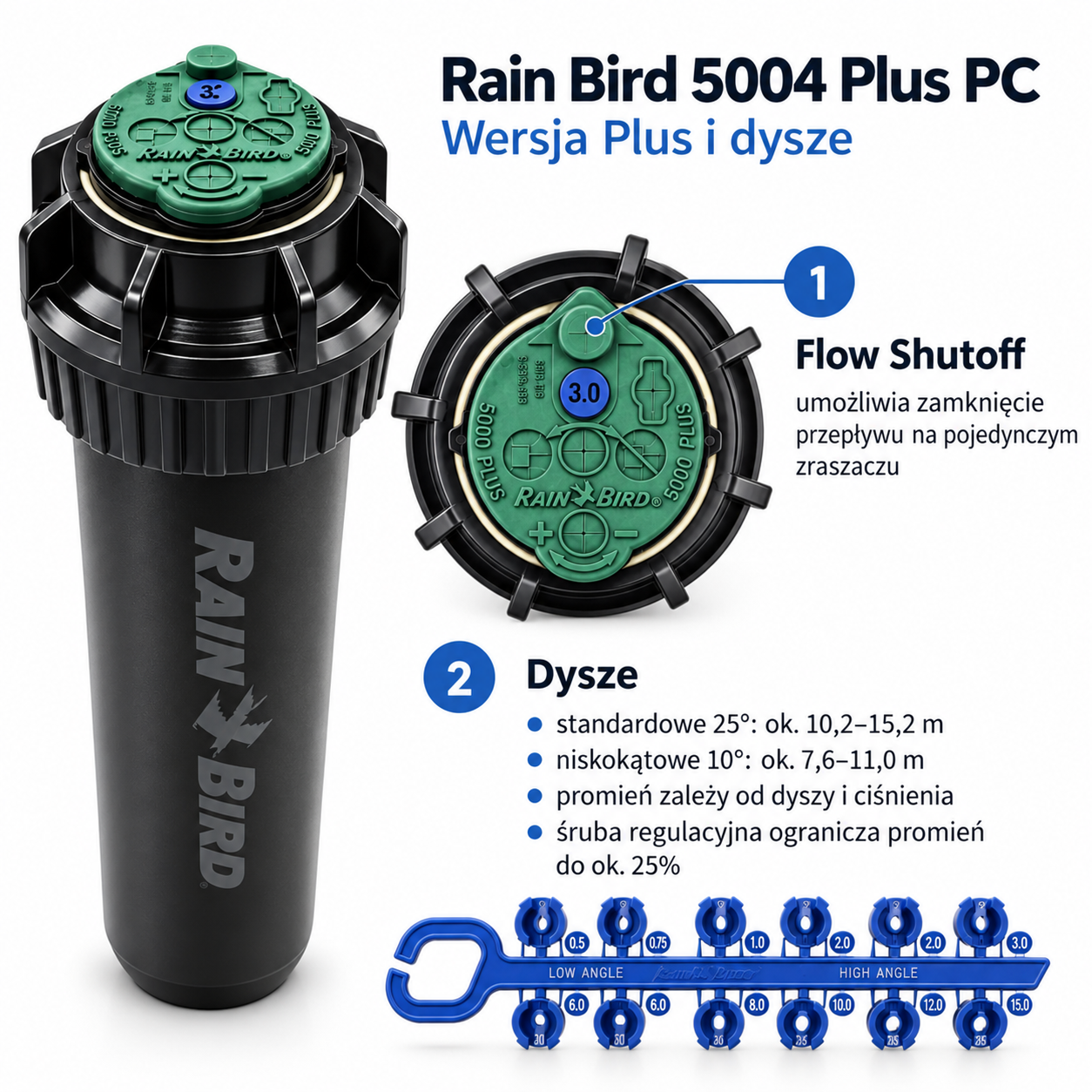

Co daje wersja Plus w zraszaczu Rain Bird 5004?
Najważniejszą różnicą pomiędzy standardowym Rain Bird 5004 PC a modelem 5004 Plus PC jest funkcja odcięcia przepływu Flow Shutoff.
Pozwala ona zamknąć wodę bezpośrednio na konkretnym rotorze podczas pracy sekcji. Jest to praktyczne podczas uruchamiania instalacji, regulacji, wymiany dyszy lub serwisowania pojedynczego zraszacza – bez konieczności wyłączania całej sekcji.
Warto wiedzieć: oznaczenie Plus odnosi się do funkcji zamknięcia przepływu. Podstawowy model 5004+PC nie jest automatycznie wyposażony w zawór zwrotny SAM ani regulator ciśnienia PRS – są to osobne warianty serii 5000.
Dysze Rain Curtain™ – zasięg zależy od dyszy i ciśnienia
Rain Bird 5004 Plus PC nie ma jednego stałego zasięgu ani jednego stałego przepływu. Parametry pracy zmieniają się w zależności od zastosowanej dyszy oraz ciśnienia dostępnego w instalacji.
Standardowe dysze Rain Curtain™ o kącie strugi 25° zapewniają promień około 10,2–15,2 m. Dysze niskokątowe 10° pozwalają uzyskać krótszy promień około 7,6–11,0 m i niższą trajektorię strugi.
Pozwala to dopasować pracę zraszacza do konkretnego fragmentu ogrodu. Rzeczywisty przepływ należy zawsze odczytywać dla wybranej dyszy i ciśnienia roboczego, szczególnie podczas obliczania zapotrzebowania całej sekcji nawadniającej.
Przy projektowaniu instalacji: nie należy przyjmować maksymalnego przepływu zraszacza jako wartości dla każdego rotora w sekcji. Rzeczywiste zapotrzebowanie na wodę wynika z zastosowanej dyszy i ciśnienia roboczego.
Regulacja zasięgu i sektora Rain Bird 5004 Plus PC
Zakres obrotu zraszacza można regulować od 40° do 360°. Wersja PC pracuje ruchem rewersyjnym – po osiągnięciu ustawionej granicy sektora zmienia kierunek obrotu.
Promień strugi można dodatkowo ograniczyć śrubą regulacyjną nawet o około 25% względem nominalnego promienia zastosowanej dyszy. Ułatwia to precyzyjne dopasowanie podlewania do granic trawnika.

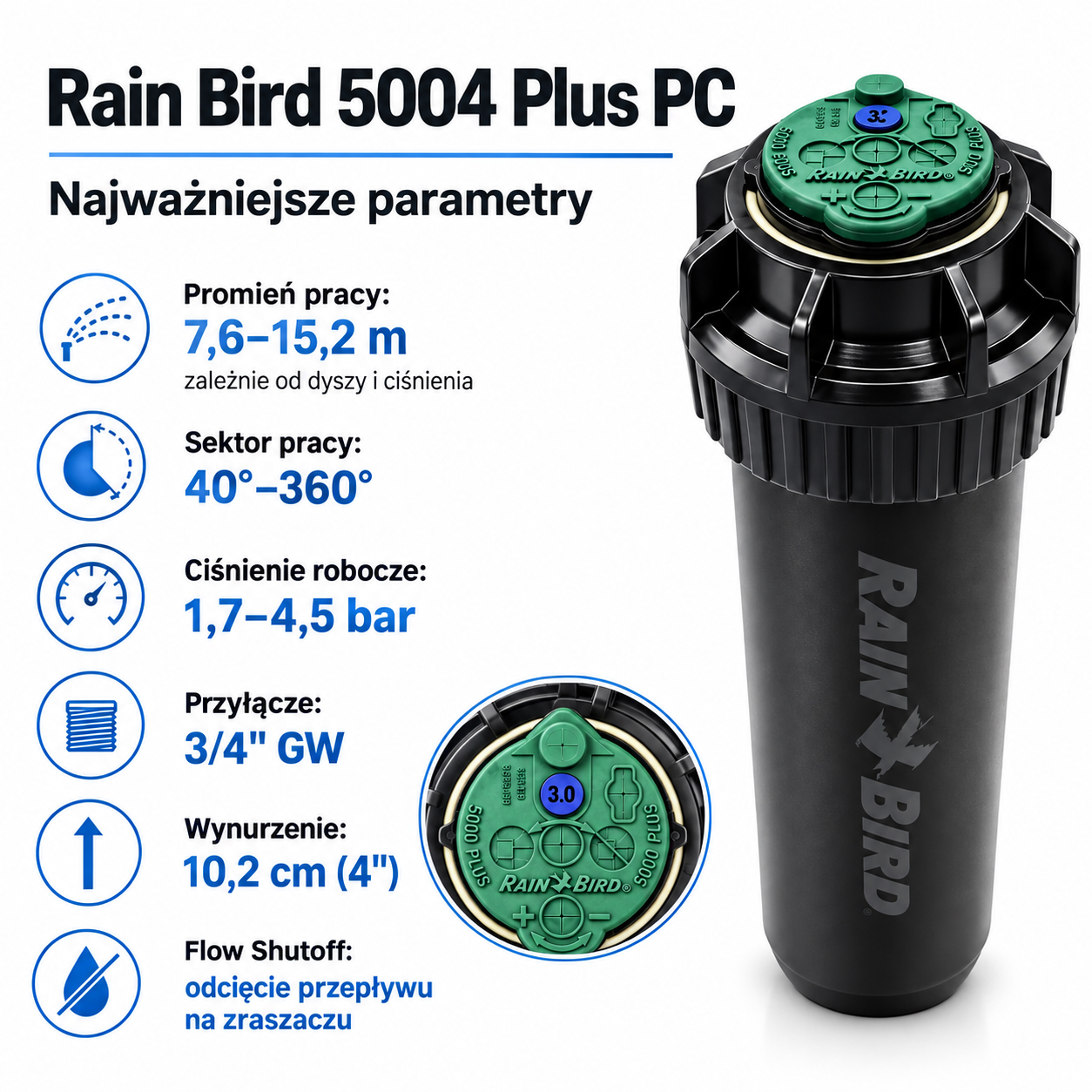

Parametry techniczne Rain Bird 5004 Plus PC
| Producent |
Rain Bird |
| Seria |
5000 / 5000 Plus |
| Model |
5004+PC / 5004 Plus PC |
| Typ |
zraszacz rotacyjny wynurzalny |
| Regulacja sektora |
40–360° |
| Promień zraszania |
7,6–15,2 m, zależnie od dyszy i ciśnienia |
| Ciśnienie robocze |
1,7–4,5 bar |
| Zakres przepływu |
0,17–2,19 m³/h |
| Przyłącze |
3/4″ GW |
| Wysokość wynurzenia |
10,2 cm / 4″ |
| Wysokość korpusu |
18,5 cm |
| Średnica odsłoniętej części |
4,1 cm |
| Standardowa trajektoria dyszy |
25° |
| Dysze niskokątowe |
10° |
| Redukcja promienia śrubą |
do ok. 25% |
| Flow Shutoff |
tak |
| Zawór zwrotny SAM |
nie – dostępny w osobnych wariantach |
| Regulator ciśnienia PRS |
nie – dostępny w osobnych wariantach |
Gdzie stosować zraszacz Rain Bird 5004 Plus PC?
Rain Bird 5004 Plus PC dobrze sprawdza się na większych fragmentach trawnika, gdzie zastosowanie wielu zraszaczy o krótkim promieniu byłoby mniej praktyczne. Możliwość doboru różnych dysz pozwala dopasować zarówno zasięg, jak i zapotrzebowanie na wodę do konkretnej sekcji instalacji.
Przy projektowaniu systemu należy dobrać dyszę nie tylko według wymaganej odległości podlewania, ale także według dostępnej wydajności źródła wody. Kilka rotorów pracujących jednocześnie może wymagać znacznego przepływu, dlatego parametry całej sekcji powinny być policzone przed montażem.
Praktyczna wskazówka: przy rozmieszczaniu rotorów warto projektować wzajemne pokrycie stref zraszania. Maksymalny promień katalogowy nie powinien być automatycznie traktowany jako prawidłowy rozstaw pomiędzy zraszaczami w każdych warunkach.
Rain Bird 5004 Plus PC – najczęstsze pytania
Jaki zasięg ma Rain Bird 5004 Plus PC?
W zależności od zastosowanej dyszy i ciśnienia roboczego promień zraszania wynosi około 7,6–15,2 m. Dysze standardowe 25° pracują w większym zakresie, a dysze niskokątowe 10° umożliwiają uzyskanie krótszej i niższej strugi.
Czym różni się 5004 Plus PC od zwykłego 5004 PC?
Wersja Plus posiada funkcję Flow Shutoff pozwalającą zamknąć przepływ wody bezpośrednio na pojedynczym zraszaczu. Ułatwia to regulację, wymianę dysz i serwis instalacji.
Czy Rain Bird 5004 Plus PC może pracować w zakresie 360°?
Tak. Model PC ma regulowany sektor od 40° do 360°. Przy ustawieniu 360° mechanizm nadal pracuje jako rotor rewersyjny.
Czy Rain Bird 5004 Plus PC ma zawór zwrotny SAM?
Podstawowy wariant 5004+PC nie ma zaworu zwrotnego SAM. Rain Bird oferuje osobne warianty serii 5000 wyposażone w tę funkcję.
Czy model 5004 Plus PC ma regulator ciśnienia PRS?
Nie. Regulator PRS występuje w osobnych wariantach serii Rain Bird 5000.
Jakie przyłącze ma Rain Bird 5004 Plus PC?
Zraszacz ma dolne przyłącze z gwintem wewnętrznym 3/4″.
