Złączki do linii kroplującej to kształtki do węża kroplującego i cienkościennej rury PE o średnicy 16 mm: przeloty, trójniki, kolana, korki, zaworki oraz złączki z gwintem do kranu, filtra lub zaworu. W ofercie mamy przede wszystkim złączki skręcane – typu QJ i LOCK – w których rurę dociska nakrętka, więc linia nie zsuwa się pod ciśnieniem i można ją później rozłączyć.
Poniżej pokazujemy, który element do czego służy, jak dobrać gwint GW lub GZ, ile złączek potrzeba na typową rabatę i jak je zamontować bez narzędzi.
Złączki do linii kroplującej 16 mm – od kranu do końca linii (kliknij element)
Każdy kafelek prowadzi do konkretnej złączki z naszej oferty. Kolejność odpowiada drodze wody: od przyłącza z gwintem, przez łączenie i rozgałęzianie linii, po zamknięcie jej końca.
Złączki do linii kroplującej dobierasz do średnicy 16 mm. Rury PE 20, 25 i 32 mm mają inne kształtki – np. złączki QLOK do rur PE 25 mm.
Złączki skręcane QJ, LOCK czy wciskane – co wybrać?
Skręcane QJ – nasz wybór do ogrodu
Rurę wsuwasz na króciec i dokręcasz nakrętkę dociskową ręką. Połączenie trzyma pewniej niż sam wcisk, a po poluzowaniu nakrętki linię można przełożyć. Seria QJ ma przeloty, trójniki, kolana, korki, zaworki i złączki z gwintem.
Zobacz złączki QJSkręcane LOCK – system Rain Bird
Ta sama zasada nakrętki dociskowej w kształtkach Rain Bird do linii 16 mm. Wybierz je, jeśli cała instalacja jest w systemie Rain Bird i chcesz mieć złączki jednego producenta.
Zobacz złączki LOCKWciskane – najtańsze, ale trudniejsze
Złączkę z karbowanym króćcem wciska się w rurę na siłę. Jest tania, ale trudno ją rozłączyć, a przy wyższym ciśnieniu i nagrzanej rurze linia może się zsunąć. Do instalacji na lata polecamy złączki skręcane.
Zapytaj, co wybrać
Do czego potrzebne są złączki do węża kroplującego?
Naprawa przeciętej linii
Wycinasz uszkodzony fragment i łączysz końce przelotem – bez wymiany całej linii.
Przelot QJ 16Rabata z dwóch stron ścieżki
Trójnik dzieli wodę na dwie linie, a kolano prowadzi je wzdłuż obrzeża.
Trójnik QJ 16Podłączenie do kranu lub filtra
Złączka z gwintem wewnętrznym GW nakręca się na gwint zewnętrzny filtra, reduktora lub przyłącza kranu.
Przelot QJ 16 × ½″ GWWyjście z zaworu lub rozdzielacza
Złączka, kolano albo trójnik z gwintem zewnętrznym GZ wkręca się w gwint wewnętrzny.
Kolano QJ 16 × ¾″ GZ

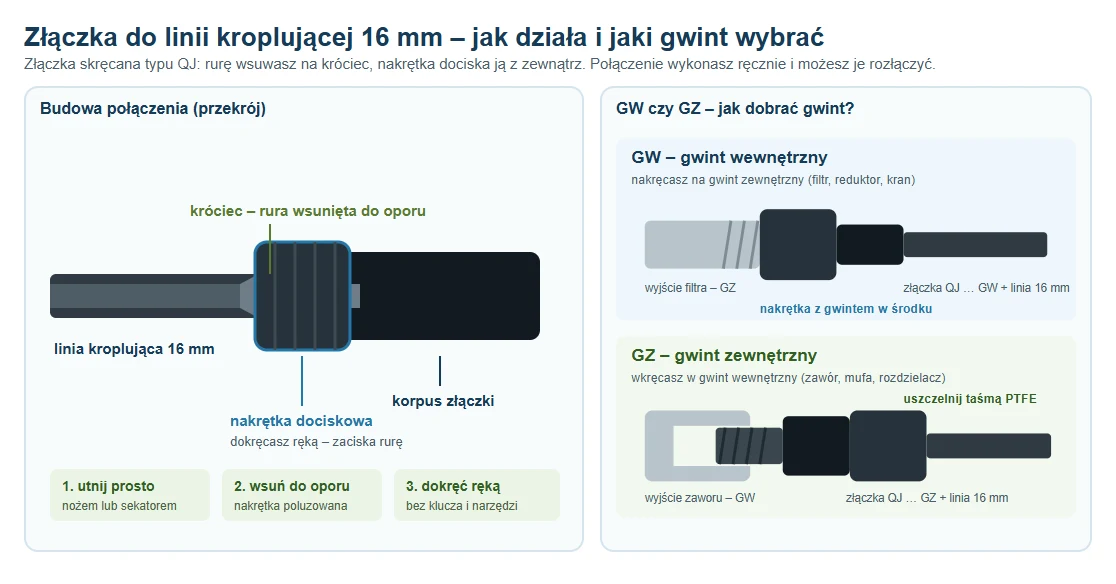

GW czy GZ – jak dobrać złączkę z gwintem?
GW to gwint wewnętrzny (nakrętka), GZ – gwint zewnętrzny. Złączkę GW nakręcasz na element z gwintem zewnętrznym, np. na wyjście filtra lub reduktora ciśnienia. Złączkę GZ wkręcasz w element z gwintem wewnętrznym, np. w wyjście zaworu albo w mufę. Sprawdź też rozmiar: ½″ albo ¾″ – złączki obu rozmiarów są w ofercie. Gwint zewnętrzny uszczelniaj taśmą teflonową (PTFE) i dokręcaj ręką.
Do taśmy kroplującej o cienkiej ściance stosuje się złączki przeznaczone do taśm – jeśli nie wiesz, czy masz linię czy taśmę, napisz do nas, dobierzemy kształtki.
Jak połączyć linię kroplującą złączką QJ – krok po kroku
- Utnij linię prostopadle ostrym nożem lub sekatorem – krzywe cięcie to najczęstsza przyczyna przecieku.
- Poluzuj nakrętkę złączki o kilka obrotów; nie zdejmuj jej z korpusu.
- Wsuń rurę na króciec do oporu – tak głęboko, aż oprze się o korpus.
- Dokręć nakrętkę ręką; narzędzia nie są potrzebne, a klucz może uszkodzić plastik.
- Przy złączce z gwintem owiń gwint zewnętrzny 2–3 warstwami taśmy PTFE zgodnie z kierunkiem wkręcania.
- Puść wodę i sprawdź połączenia, zanim przykryjesz linię korą lub ściółką.
Ile złączek potrzeba? Przykład
Rabata po obu stronach ścieżki, dwie linie po 10 m zasilane z kranu przez reduktor:
- 1 × złączka z gwintem GW na wyjście reduktora lub filtra,
- 1 × trójnik 16 × 16 × 16 – rozdział na dwie linie,
- 2 × kolano 16 × 16 – skręt linii wzdłuż rabat,
- 1 × zaworek 16 – jeśli jedną stronę chcesz czasem wyłączyć,
- 2 × korek 16 – zakończenie obu linii,
- zapas: 1–2 przeloty na przyszłe naprawy.
Linię przypnij do ziemi szpilkami do linii 16 mm – zwłaszcza przy złączkach i na zakrętach, żeby linia nie przesuwała się po ziemi.
Najczęstsze błędy przy złączkach do linii kroplującej
Rura niewsunięta do oporu
Nakrętka dociska wtedy tylko końcówkę rury – połączenie cieknie albo rozłącza się po włączeniu wody.
Pomylony gwint GW i GZ
Sprawdź przed zakupem, czy element, do którego podłączasz linię, ma gwint zewnętrzny czy wewnętrzny, i jaki rozmiar.
Dokręcanie kluczem
Plastikowe nakrętki i gwinty dokręca się ręką. Siła klucza pęka korpus lub zrywa gwint.
Złączki 16 mm do grubszej rury
Do rury PE 20 lub 25 mm potrzebne są inne kształtki – rury do nawadniania łączysz złączkami o tej samej średnicy.
Złączki do linii kroplującej w naszej ofercie
Najczęściej zadawane pytania o złączki do linii kroplującej
Jak połączyć linię kroplującą?
Dwa odcinki linii łączy przelot 16 × 16. Utnij końce prostopadle, wsuń je na króćce do oporu i dokręć nakrętki złączki QJ ręką – bez narzędzi.
Jak zakończyć linię kroplującą?
Koniec linii zamyka korek 16 mm. Korek skręcany QJ można odkręcić, żeby przepłukać linię z osadu na początku sezonu.
Czym różnią się złączki QJ od wciskanych?
W złączce QJ rurę dodatkowo zaciska nakrętka, więc połączenie trzyma pewniej i da się je rozłączyć. Złączka wciskana trzyma rurę tylko na karbowanym króćcu – jest tańsza, ale trudniej ją zdjąć.
Do jakiej linii pasują złączki 16 mm?
Do linii kroplujących i cienkościennych rur PE o średnicy 16 mm – z kompensacją i bez. Do rur PE 20, 25 i 32 mm potrzebne są kształtki tej samej średnicy.
Jak podłączyć linię kroplującą do kranu?
Najprościej przez filtr i reduktor ciśnienia, na których wyjście nakręcasz złączkę z gwintem wewnętrznym GW. Gotowym rozwiązaniem jest też zestaw złączek z przejściówką na kran.
Jakie ciśnienie wytrzymują złączki QJ?
Dystrybutor podaje dla serii QJ Irritec pełną szczelność do 4 bar. Linię kroplującą i tak zasilaj przez reduktor – pracuje na niższym ciśnieniu niż sieć wodociągowa.
Czy złączki QJ można użyć ponownie?
Tak. Po poluzowaniu nakrętki rurę można wysunąć i założyć ponownie, np. przy przebudowie rabaty.
