Przekaźnik rozruchowy pompy Hunter PSR-22 – 230 V AC do 2,2 kW

• ✓ Pompa do 2,2 kW — w sieci 230 V AC; w sieci 120 V AC – do 1,5 kW.

• ✓ Sterowanie 24 V AC — cienkim przewodem z wyjścia pompy lub zaworu głównego.

• ✓ Obudowa IP44 i NEMA 3R — przystosowana do montażu na zewnątrz.

• ✓ Okablowanie lub dekodery — działa też z aktywacją dekodera dwuprzewodowego.

Zawsze wtedy, gdy woda do nawadniania pochodzi ze studni, zbiornika lub ujęcia z pompą, a nie z sieci pod ciśnieniem. Sterownik musi uruchomić pompę w tym samym momencie, w którym otwiera sekcję – inaczej zraszacze nie dostaną wody.

Sterowniki Hunter mają na to wyjście P/MV (pompa lub zawór główny) o napięciu 24 V AC. Nie wolno nim zasilać pompy bezpośrednio: to zadanie przekaźnika, który przenosi sygnał na obwód 230 V.

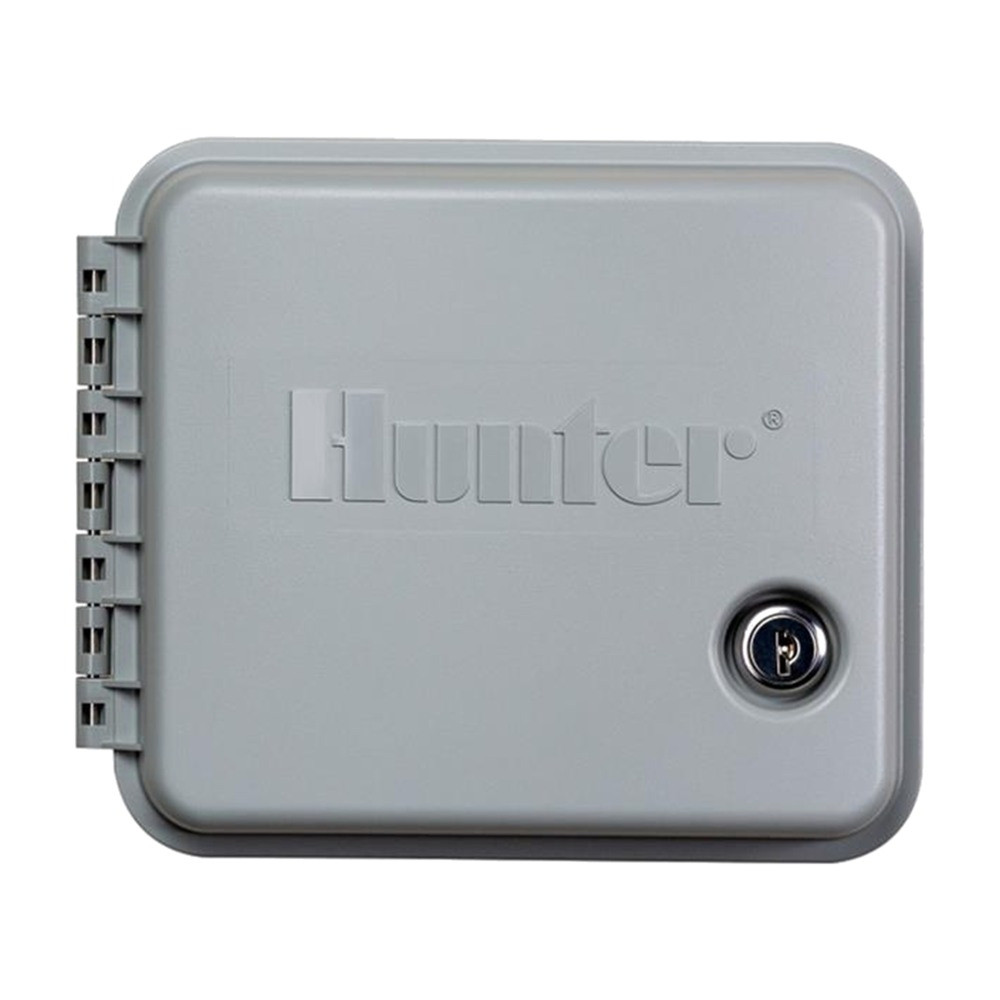

Zalecana odległość montażu to minimum 4,5 m od sterownika nawadniania – ogranicza to zakłócenia przenoszone na elektronikę sterownika. Obudowa o stopniu ochrony IP44 i klasie NEMA 3R nadaje się do montażu na zewnątrz; jej wymiary to 17 × 19 × 12 cm.

PSR-22 obsługuje pompy 230 V AC o mocy do 2,2 kW. Do mocniejszych pomp służą PSR-52 i PSR-53, a gdy sterownik ma zbyt słabe wyjście, aby wysterować cewkę przekaźnika – wzmacniacz PSRB.

Jak mocną pompę obsłuży PSR-22?

Pompę 230 V AC o mocy do 2,2 kW lub pompę 120 V AC o mocy do 1,5 kW. Moce podane przez producenta są przybliżone.

Czy mogę podłączyć pompę wprost do sterownika?

Nie. Wyjście sterownika ma napięcie 24 V AC i służy wyłącznie do sterowania przekaźnikiem albo zaworem głównym.

Gdzie zamontować przekaźnik?

Co najmniej 4,5 m od sterownika nawadniania, w miejscu zgodnym z instrukcją i przepisami elektrycznymi.

Czy działa z dekoderami?

Tak – przekaźnik nadaje się do okablowania konwencjonalnego i do aktywacji dekodera dwuprzewodowego.
