Kolano QJ 16 × ¾″ GZ Irritec wyprowadza linię 16 mm z gwintu wewnętrznego ¾″ pod kątem 90°. Rurę zaciska nakrętka dociskowa QJ – połączenie wykonasz ręcznie, bez narzędzi.
ZAPYTAJ O PRODUKT
ZŁĄCZKA QJ • KOLANO • 16 MM × ¾″ GZ

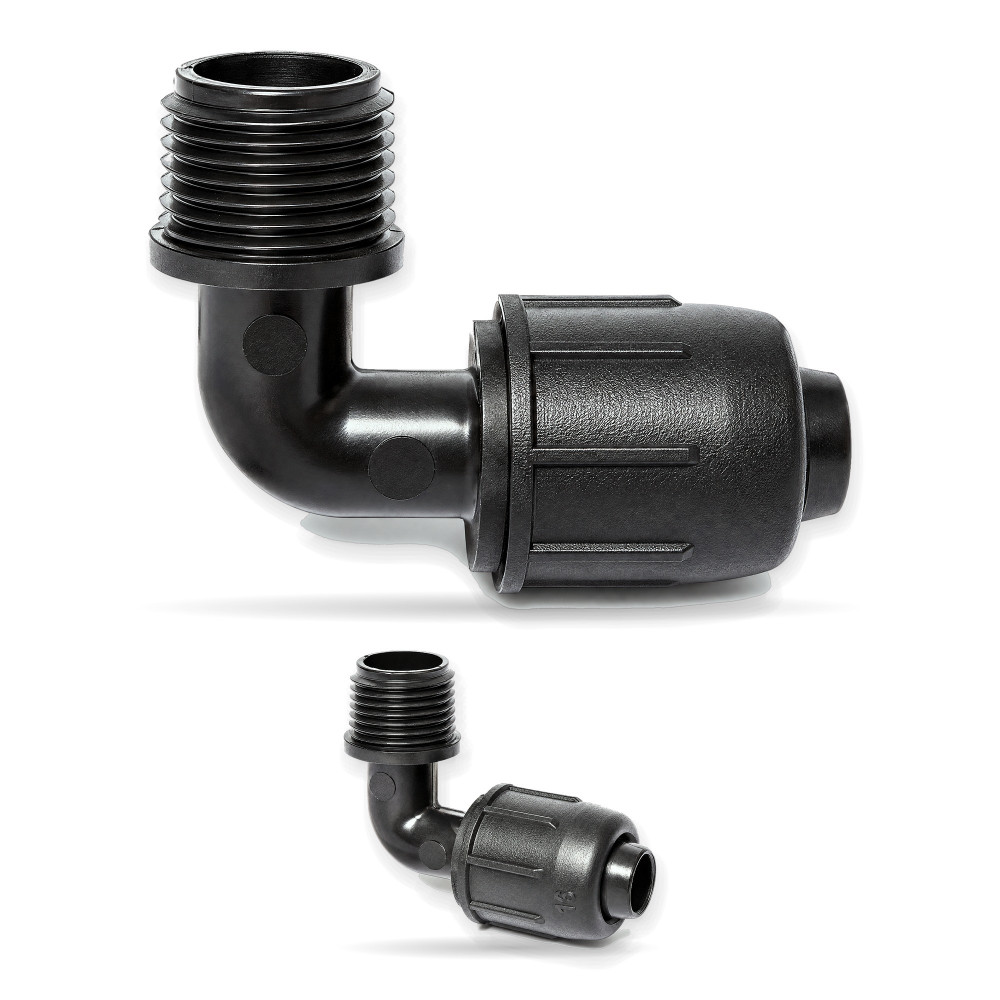

Kolano QJ 16 × ¾″ GZ Irritec wyprowadza linię 16 mm z gwintu wewnętrznego ¾″ pod kątem 90°. To kolano z gwintem zewnętrznym z nakrętką dociskową: rurę wsuwasz na króciec i dociskasz nakrętką, więc połączenie wykonasz ręcznie, a pod ciśnieniem wody rura się nie zsunie. Seria QJ Irritec łączy cechy złączki wciskanej i złączki z nakrętką zaciskową; dystrybutor podaje pełną szczelność połączenia do 4 bar.
✓ Kolano QJ 16 mm × ¾″ GZ — wyprowadza linię 16 mm z gwintu wewnętrznego ¾″ pod kątem 90°.
✓ Nakrętka dociskowa — rura zaciśnięta z zewnątrz – nie zsuwa się pod ciśnieniem.
✓ Szczelność do 4 bar — wg opisu serii QJ Irritec – zapas dla linii kroplującej.
✓ Montaż bez narzędzi — wsunąć rurę, dokręcić nakrętkę ręką.
Kolano QJ 16 × ¾″ GZ wyprowadza linię 16 mm z gwintu wewnętrznego ¾″ pod kątem 90°. Typowe zastosowania:
• Wyjście linii z zaworu w skrzynce lub z filtra, gdy linia ma biec równolegle do ściany.
• Zejście linii z przyłącza ¾″ do gruntu pod kątem prostym.
Złączki QJ pasują do linii kroplującej Watermil 16 mm i do cienkościennych rur PE 16 mm.
Rurę utnij prostopadle, poluzuj nakrętkę dociskową, wsuń rurę na króciec do oporu i dokręć nakrętkę ręką – bez narzędzi.
Gwint zewnętrzny ¾″ owiń 2–3 warstwami taśmy teflonowej (PTFE) zgodnie z kierunkiem wkręcania i wkręć złączkę ręką w gwint wewnętrzny ¾″. Plastikowego gwintu nie dokręcaj kluczem na siłę.
W złączce QJ rurę dodatkowo zaciska nakrętka, więc połączenie jest pewniejsze niż w złączce tylko wciskanej. Nakrętkę wystarczy poluzować, żeby wyjąć rurę.
Wszystkie elementy łączą się z linią 16 mm tak samo – nakrętką dociskową. Dobierz kształtki do swojego układu:
| Element | Przyłącza | Do czego |
|---|---|---|
| Przelot QJ 16x16 Watermil | 2 × QJ 16 mm | łączy dwa odcinki linii w linii prostej, naprawa przeciętej linii |
| Trójnik QJ 16x16x16 Watermil | 3 × QJ 16 mm | rozgałęzienie linii na dwa kierunki |
| Kolano QJ 16x16 Watermil | 2 × QJ 16 mm | skręt linii o 90° |
| Korek QJ 16 Watermil | 1 × QJ 16 mm | zamknięcie końca linii |
| Zaworek QJ 16 Watermil | 2 × QJ 16 mm | odcięcie wody w jednej gałęzi linii |
| Złączka QJ 16 × ¾″ GW Watermil | QJ 16 mm × gwint wewnętrzny ¾″ | nakręcenie na gwint zewnętrzny ¾″ (filtr, reduktor, kran) |
| Przelot QJ 16 × ½″ GW Watermil | QJ 16 mm × gwint wewnętrzny ½″ | nakręcenie na gwint zewnętrzny ½″ |
| Złączka QJ 16 × ¾″ GZ Irritec | QJ 16 mm × gwint zewnętrzny ¾″ | wkręcenie w gwint wewnętrzny ¾″ |
| Złączka QJ 16 × ½″ GZ Irritec | QJ 16 mm × gwint zewnętrzny ½″ | wkręcenie w gwint wewnętrzny ½″ |
| Trójnik QJ 16 × ¾″ GZ Irritec | 2 × QJ 16 mm + gwint zewnętrzny ¾″ | odgałęzienie linii od gwintu ¾″ na dwie strony |
| Trójnik QJ 16 × ½″ GZ Irritec | 2 × QJ 16 mm + gwint zewnętrzny ½″ | odgałęzienie linii od gwintu ½″ na dwie strony |
| Kolano QJ 16 × ¾″ GZ Irritec (ta karta) | QJ 16 mm × gwint zewnętrzny ¾″, 90° | wyjście linii z gwintu ¾″ pod kątem prostym |
| Kolano QJ 16 × ½″ GZ Irritec | QJ 16 mm × gwint zewnętrzny ½″, 90° | wyjście linii z gwintu ½″ pod kątem prostym |
Gdy linia od razu zmienia kierunek o 90° – kolano oszczędza miejsce i nie załamuje rury tuż przy przyłączu.
Do linii kroplującej i cienkościennej rury polietylenowej (PE) o średnicy 16 mm.
Tak – nakrętkę wystarczy poluzować, żeby wyjąć rurę, np. przy przebudowie linii.
Kolano QJ 16 × ¾″ GZ Irritec wyprowadza linię 16 mm z gwintu wewnętrznego ¾″ pod kątem 90°. Nakrętka dociskowa, montaż ręczny, szczelność do 4 bar wg opisu serii.
| Model | QJ 16 × ¾″ GZ |
|---|---|
| Typ złączki | kolano z gwintem zewnętrznym QJ z nakrętką dociskową |
| Średnica / gwint | 16 mm × ¾″ GZ, 90° |
| Rodzaj połączenia | nakrętka dociskowa (rura) i gwint zewnętrzny ¾″ |
| Ciśnienie maksymalne | 4 bar (szczelność wg opisu serii QJ Irritec) |
| Przeznaczenie | linie kroplujące i cienkościenne rury PE 16 mm |
| Gwarancja producenta | 2 lata |
